ScopeMeter® 190 系列：随时可用的强大功能
190C和190B系列示波表具有高档台式示波器具备的技术指标。它们可以提供200MHz带宽，可以捕获高频信号；具有2.5GS/s实时采样率和高级的记忆与触发功能。同时具有坚固、紧凑、电池供电等特点。
- 双输入通道－200, 100 或 60 MHz 带宽
- 高达2.5 GS/s 的实时采样率
- 可选择高分辨率的彩色显示屏（190C系列）或黑白显示屏（190B系列）
- 3,000点/通道的高分辨率波形（新）
- 即触即测（Connect-and-View™）自动触发和各种手动触发模式
- 利用FFT进行频谱分析（190C）（新）
- 数字余辉，可以象模拟示波器一样分析复杂的动态波形
- 快速的显示刷新率，可以即时观察动态信号
- 自动捕获和回放100个屏幕
- 在示波记录（ScopeRecord™）模式下，每通道27,500 点的记录长度
- 趋势绘图（TrendPlot™）无纸记录仪，可以进行长达22天的趋势分析
- 高达1000 V 的独立浮地隔离输入
- 波形参考，用于波形的直观比较和自动通过/失败测试
- Vpwm 功能，用于马达驱动和变频器等应用
- 1000 V CAT II 和 600 V CAT III 安全等级
- 4小时可充电镍氢电池组
|
真正观察所有细节

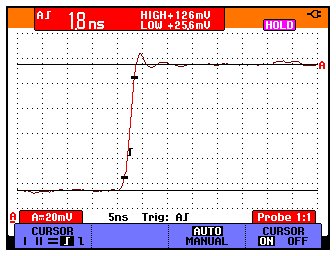

在最大实时采样率每通道2.5 GS/s 下，能够以400 ps 的分辨率观察信号。每个输入通道都具有各自的数字化器，所以可以同时以最大的分辨率采集两个波形，并进行分析。如果屏幕上出现了异常的闪变信号，只需按下Replay（回放）按钮，即可再次进行观察。另外，得益于宽的屏幕，可以观察到12个时间栅格－－可以详细观察到在触发事件之前或之后的信号信息。
深度采集存储器（新）
|
|
|
存储器更大，利用“缩放”功能可以研究波形的很小的局部信号 |
190B和190C系列示波表的波形存储器均扩大到了3000个采样点/通道，比之前的型号多出1800个采样点，波形具有了更高的分辨。用户可以使用缩放功能在长的波形中查找很微小的细节，例如，视频信号中的色同步信号或复杂数据流中的单个脉冲。所有型号均可以将高分辨率的数据传输到PC，供随后利用FlukeView示波表软件进行详细分析。
在任何情况下，辨别信号都更加容易
|
|
|
彩色的轨迹和高对比度的显示都使得信号的识别非常容易 |
全彩色的显示屏使得更加容易识别个别波形，特别是在显示屏上显示大的幅值或多个互相覆盖的波形时更是如此。屏上彩色标签、测量和警告信息都与特定的波形紧密相关。高亮度、高对比度的显示屏，在各种照明条件下都可以清晰地读取测量结果。并且，电池供电下可保证使用4个小时！
观察瞬时的动态信号
|
|
|
数字余辉模式可象模拟示波器一样显示复杂的信号和调制信号 |
利用数字余辉模式，可以显示波形幅值在时间上的分布，从而捕获并分析异常信号或复杂的动态信号。数字余辉功能使用了多个亮度电平值以及用户选择的延迟时间－－ 就象在模拟的实时示波器上看到的一样！所有型号都具有快速的刷新率，可以即时显示出信号的变化，在对被测系统进行调节时，该特性尤其有用。
高级触发模式
|
|
|
脉宽触发使您可以发现类似于丢失脉冲这样的不规则现象 |
示波表具有多种可选的自动和手动触发模式，非常灵活，可以捕获您希望捕获的信号。即触即测（Connect-and-View™）触发功能适宜于快速、简便地检查多个测试点。手动模式包括时间延迟、视频和脉宽触发等。还具有完全隔离的外部触发输入，用于诊断同步的两个信号和第三个信号的时间关系。
（新）
Fluke 190C系列示波表增加了“N循环触发”和“双斜率触发”功能，可以使用户以此隔离感兴趣的现象。利用N循环触发，可以获得信号的稳定“活”图像，例如分频器和定时（同步）数字系统中的信号，或者同步脉冲串；双斜率触发使得示波器在信号的上升沿和下降沿都产生触发。 也就是说，信号中的任何跳变沿都将作为触发事件，并启动新的波形采集过程，在从数字数据流中获取眼图，或者与仅发生一次的信号一起使用时，该功能尤其有用。
100个屏幕的自动捕获和回放
示波表的用户都知道观察那些一闪而过却再也看不到的信号是多么棘手。有了190系列示波表，您再也不必为此烦恼！现在，您仅需按下“回放”按钮，即可回放过去时间的信号波形。一般情况下，示波表自动连续存储最新的100个屏幕。当每次捕获到新的屏幕信号时，最“旧”的屏幕信息将被擦除。您可以在任何时候“冻结”最新的100个屏幕，并能逐频的回放，或者象动画一样进行连续回放。还可以利用光标进行更加深入的分析。甚至还可以使用高级触发功能捕获多达100个特定的事件。两组各100个屏幕的捕获到的屏幕都具有独立的时间标签，可以存储起来供随后分析或下载到PC。
用于高分辨率的示波记录的深度存储器
|
|
|
利用27,500点的示波记录存储器和放大功能，获得最大的细节 |
示波记录存储器可以每通道存储27,500 点或更多，可以进行长达48小时的高分辨率记录，捕获短至50ns的快速偶发性信号和毛刺。在连续滚动模式下，可以存储象运动特征检验图、UPS、电源和马达启动这样的事件。所有型号在示波记录模式下都具有“触发停止”功能，示波器可以不停地存储波形，直到满足触发条件或重复性的触发信号被中断。用这种方法，仪表将自动识别电源故障并存储在此之前的波形数据。利用100倍缩放功能，用户可以观察最细微的细节，例如个别的电源周期。可以存储两组各27,500点的记录，用于随后更加深入的分析。
从mV 到 kV的测量，－完全隔离，确保安全！
190系列示波表具有三组独立的浮地隔离输入。传统的示波器仅能以地为参考进行测量，而福禄克的每一款190系列示波表都可以将输入作为参考（作为“低”电平）进行测量，这就使得可以在具有不同接地参考的混合电路中进行测量，并且避免了偶然的接地短路所带来的危险。所有输入通道都满足1000 V CAT II 和 600 V CAT III安全等级要求。标准探头覆盖了从mV到kV范围内的各种应用， 使得190系列示波表非常适宜于从微电子到电力的各种应用。
强大的分析功能
190系列具有30种自动测量、光标、缩放和实时时钟等功能，可以用于波形的分析、示波记录和趋势绘图记录。可以在现场直接进行分析，也可以回到办公室后再进行分析。可以存储2条记录和10个屏幕，以进行分析、打印输出或下载到PC。
频谱分析（新）
现在，所有型号的190C彩色示波表都包括基于快速傅立叶变换（FFT）的频谱分析功能。这就使得用户识别信号中的个别频率成份成为可能。利用频谱分析功能，还可以揭示振动、信号干扰或串扰的影响。自动的窗口函数能确保最佳的加窗，当然，用户也可以手动选择更适合的时间窗。
波形通过/示波器测试
利用“波形参考”功能，可以将采集得到的轨迹存储并定义为“参考轨迹”，用来进行直观地比较，或者可以将其作为自动“通过/失败”测试（190C）时的参考波形。在回放存储器中，可以分别存储100个匹配（“通过”）或不匹配（“失败”）的波形，可以在很长的时间周期内监控系统的动作，而无需亲临现场！
光标限定的自动测量（新）
利用Fluke 190C的光标定义感兴趣的时间窗口，用户可在波形的特定部分上进行自动的功率和真有效值电压测量。以这种方式，彩色示波表可以在特定的时间跨度内测量功率，或者在特定的时间周期内测量真有效值电压。
...更多的新功能
- 通道A的可变增益，用于在两个通道上进行信号的比较。所有输入的安全等级都符合1000 V CAT II 和 600 V的要求
- Vpwm 测量功能，可用于测量调速马达和变频器的有效rms输出电压
- 2 mV/div的高灵敏度设置，用于测量低电平信号，这对于一般的示波器是很困难的
- 为了医疗成像或高分辨率视频等应用，福禄克提供可选的配置，可选配置包括随时间的电流、高分辨率视频触发（最高2800线）等测量功能。
|
使用趋势绘图（TrendPlot）功能快速查找偶发性信号
最麻烦的问题莫过于捕获那些在一段时间内仅发生一次的事件。这些故障可能是由于接触不良、灰尘、污垢、腐蚀造成的，或者仅仅是由于线路或连接器断开引起的。您可能察觉不到这些信息－－但福禄克示波表可以！在这种“无纸记录”模式下，可以绘制出一定的时间段内的最小和最大峰值，以及平均值－－最长可达22天。可以两组输入同时绘制，内容可以是电压、电流、温度、频率和相位的任意组合，并标有时间和日期标签，帮助使用者快速的查找故障根源。
用于归档、存档和分析的FlukeView® 软件
基于Windows®的FlukeView®软件通过以下功能帮助您得到更多：
- 归档－将波形、屏幕和测量数据从示波表传输至PC。进行打印或将数据导入到您的报告。
- 将用户文本加至单独的示波表设置－当调用设置时指导操作者
- 存档－创建具有注释的波形库，非常容易地参考和比较。为分析波形的改变，存储完整的回放周期。为了备份，在PC上存储完整的示波表存储器的内容。
- 波形比较－为了进行波形的比较和“通过/不通过”测试，存储参考波形，添加操作指令，并将其发送到示波表。
- 分析－利用光标，进行频谱分析或将数据导出到别的分析程序。示波表测试工具时通过光隔离的RS-232接口电缆连接到PC的。
|
|
